前情提要

用了4年的小米充电宝2C 20000mAh,陪我走过了大江南北,却在上周进水牺牲......主控芯片锈的五颜六色的。然而咨询了转运公司,告诉我只有海运才可以运输纯电池的东西。而海运要等一个月,没办法,只好在日本本地买充电宝喽~

亚马逊上看了看,发现几乎所有畅销型号,全网都没有搜到任何拆解,自然也不知道做工和电芯品牌如何。于是准备赌赌运气,买了本文主角——威刚ADATA P20000QCD(咒术回战联动款),顺便做个拆解方便后来人。

开箱

外包装

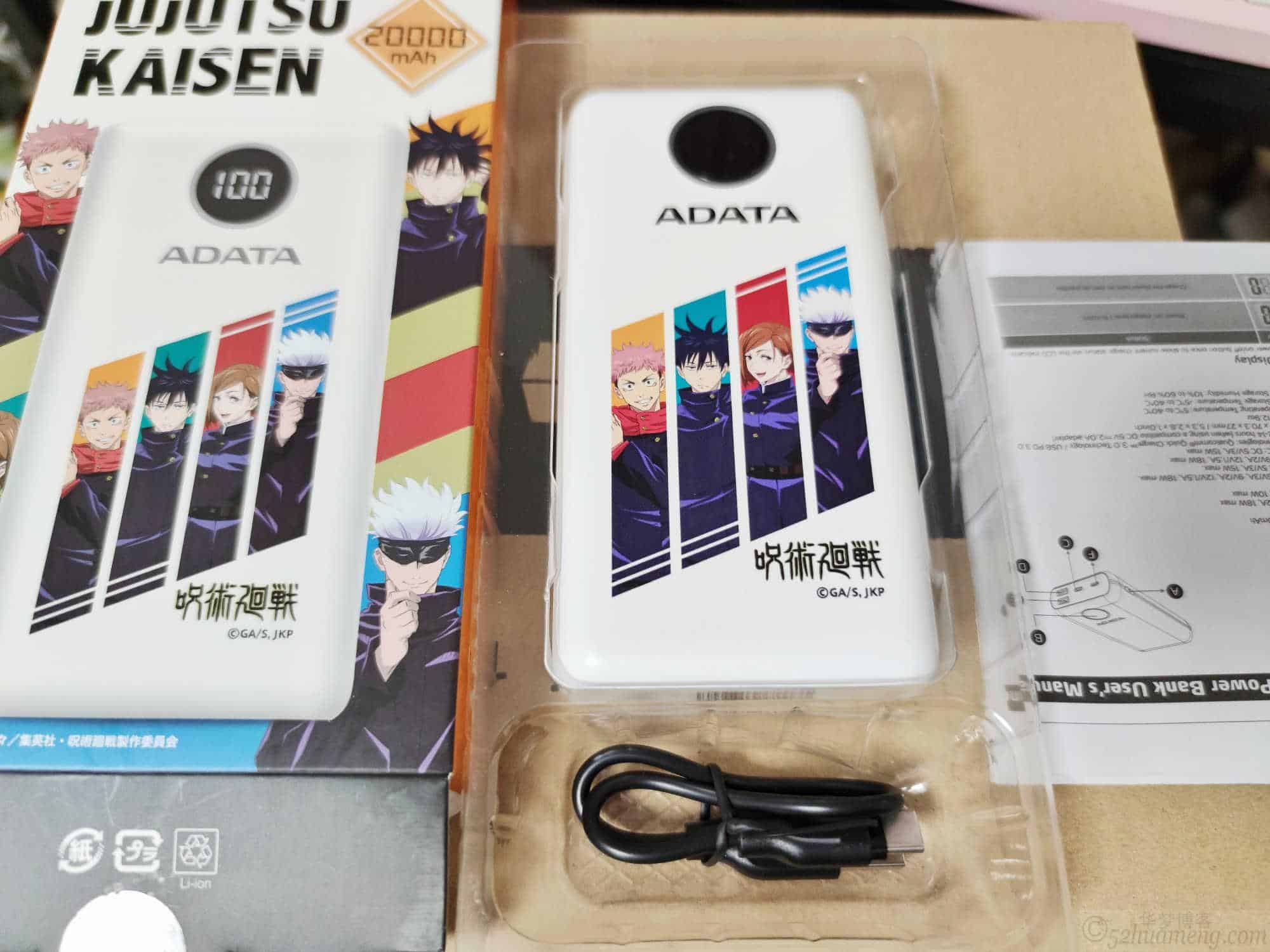

全家福

拥有着十几种语言的巨厚的说明书,典型的全球化产品。图为简中部分,不过右上角的繁体没有完全转换www)

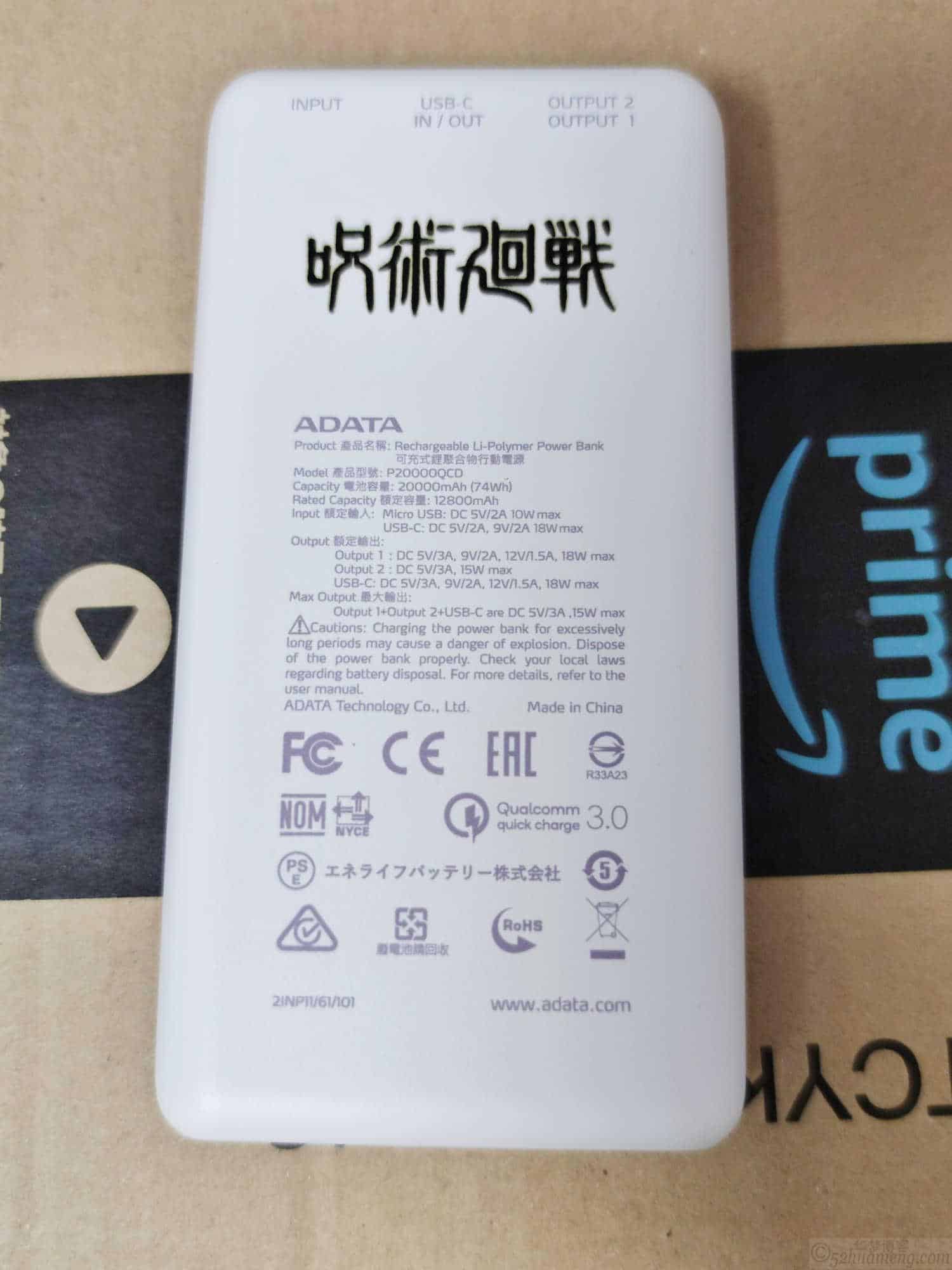

背面的充电规格。两个USB-A中只有1个支持18W快充,输入也只有USB-C支持快充

接口一览

拆解

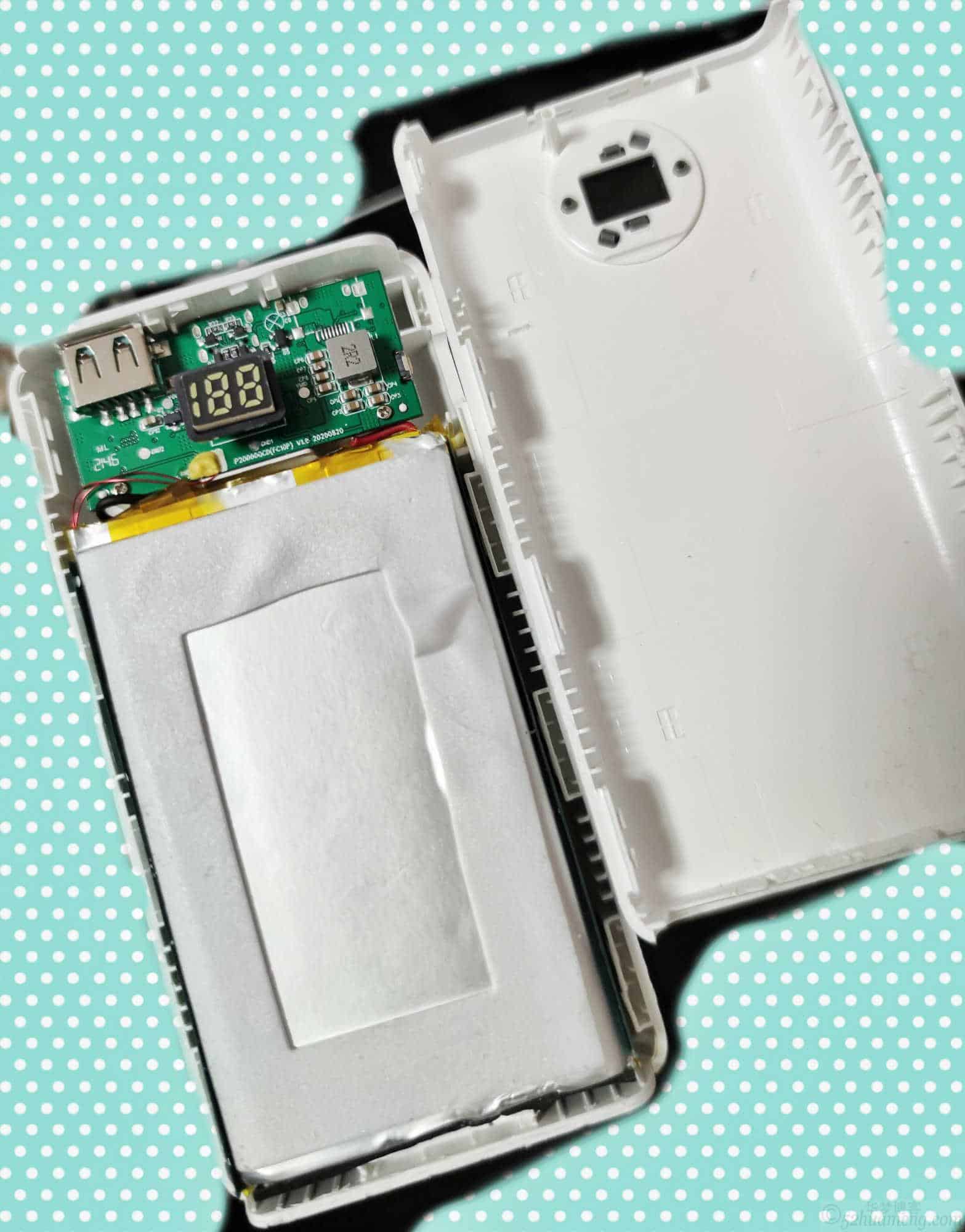

废了九牛二虎之力,终于暴力拆开了。机器整体使用卡扣固定,强度相对较高。

电芯左右两侧均贴了绝缘青稞纸,下部和上部贴有海绵来缓冲。底部使用双面胶(离谱),顶部使用缓冲泡棉固定。使用导线连接到主板,侧边有一个热敏电阻夹在两块电芯中间,用来监控电池温度,实现高温紧急断电功能。

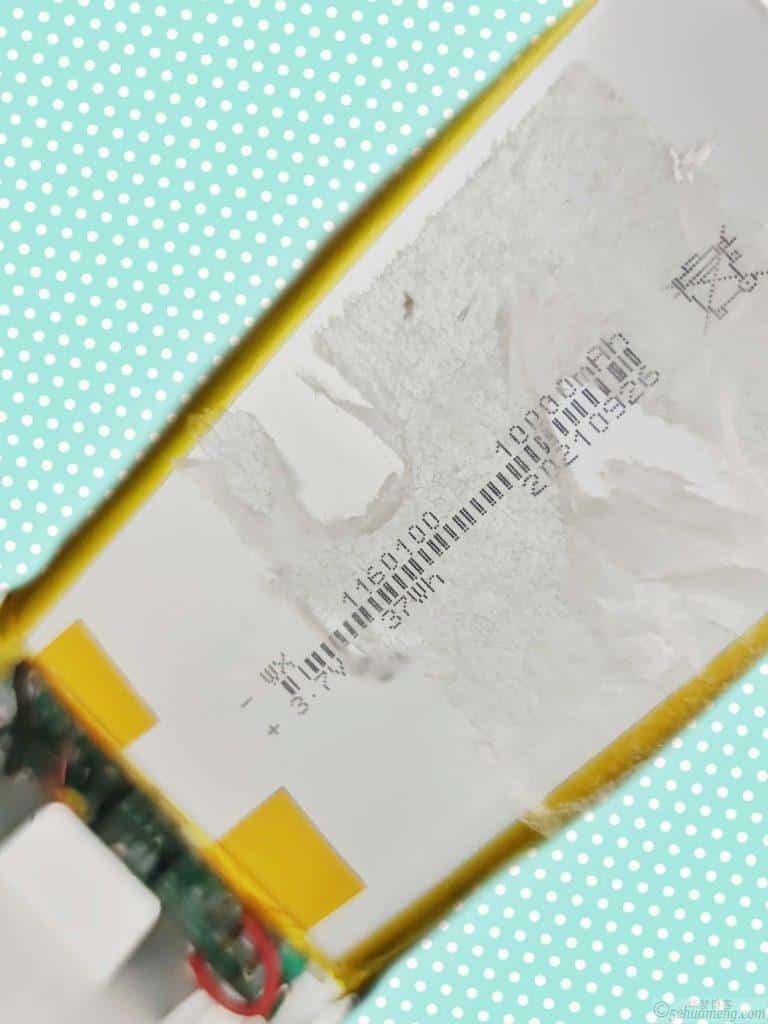

电芯品牌是不知名的“WX”牌,查了半天也没查到这究竟是哪家公司......参数为3.7V 10000mAh,37Wh,两块电芯串联。

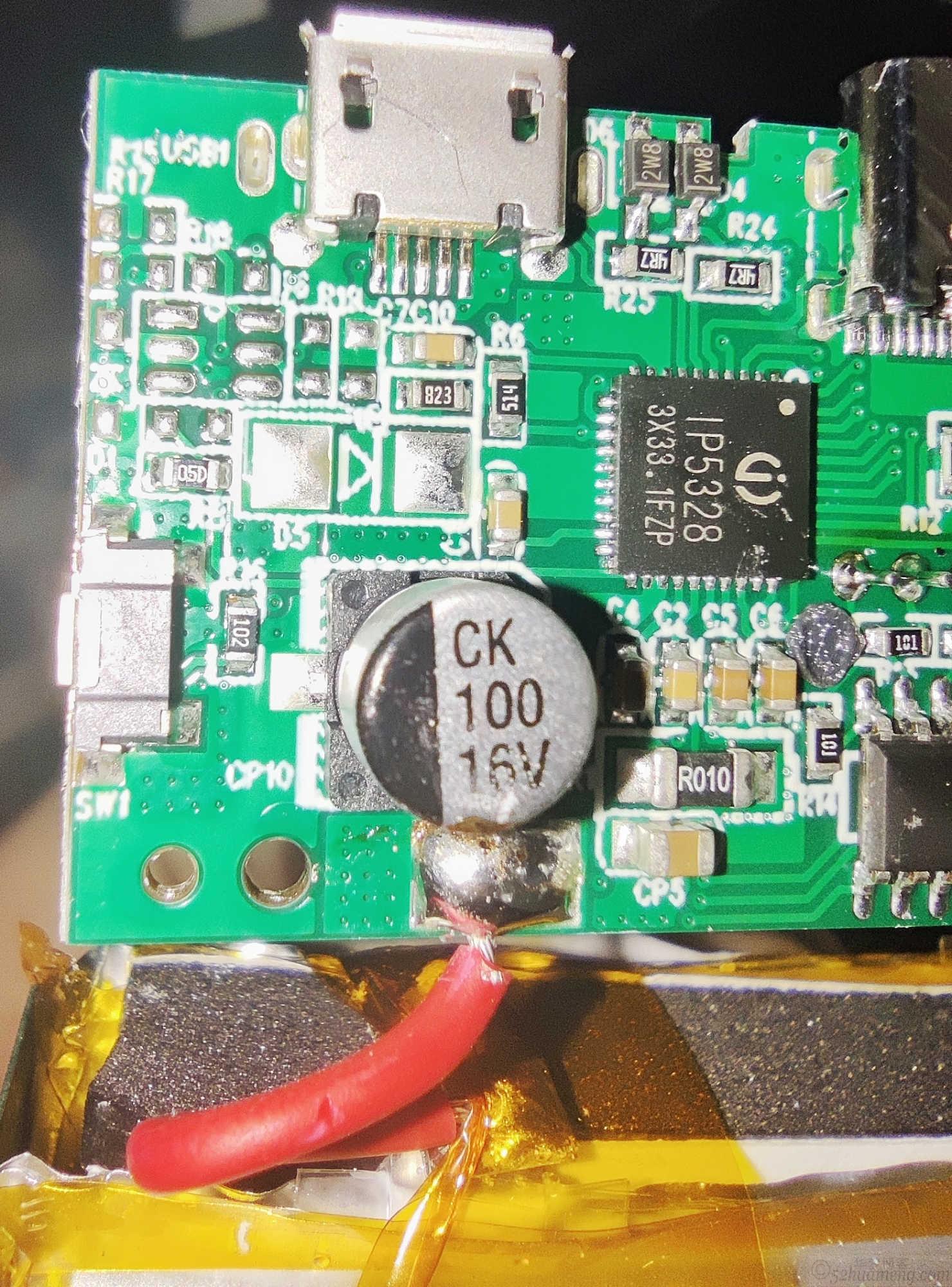

电路板背面左半部分。主控芯片为英集芯IP5328P。以下直接copy自充电头网

英集芯IP5328P,集成了升降压和协议识别功能。得益于高集成度,芯片外围器件少,所以IP5328很适合应用于小尺寸PCB设计。同时英集芯IP5328P还集成QC2.0/QC2.0/ QC 3.0 输出快充协议,并且通过了QC3.0高通认证,证书编号:4788056908-2。集成FCP、AFC、SFCP、MTK PE、USB C DRP 、BC1.2输入 /输出充电协议。
充电头网了解到,采用英集芯IP5328P的产品还有腾讯赤兔马移动电源、品胜TS-D245 USB PD移动电源、羽博20000mAh PD移动电源、华美M10移动电源、OLODO CS3-PD18 移动电源、realme 10000mAh移动电源等。

英集芯IP5328规格资料

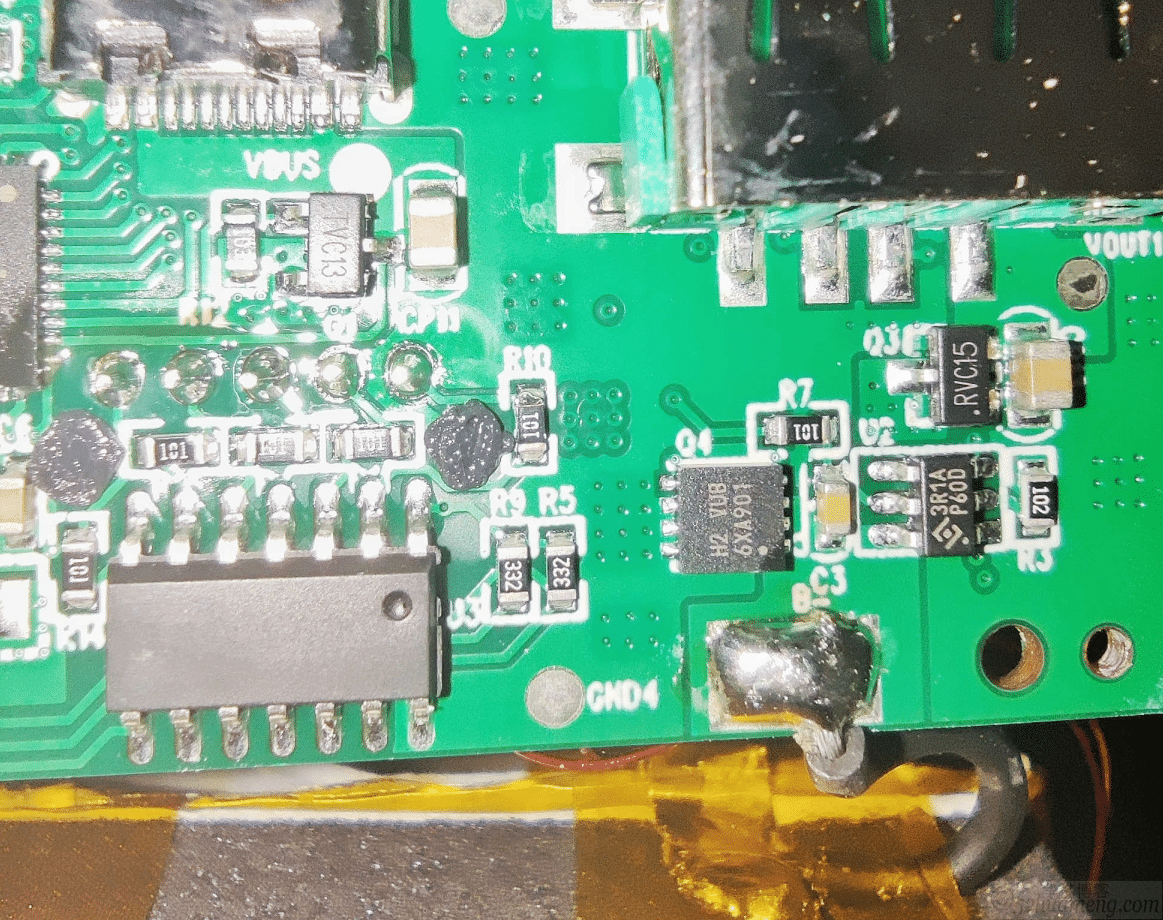

电路板背面右半部分。很奇怪的一件事,这块移动电源我才刚买到没多久就拆开了,却发现如图左下角所示有两处烧焦的痕迹。上面的触点也有大量油渍......这不会是个退货的件吧......好倒霉呜呜(

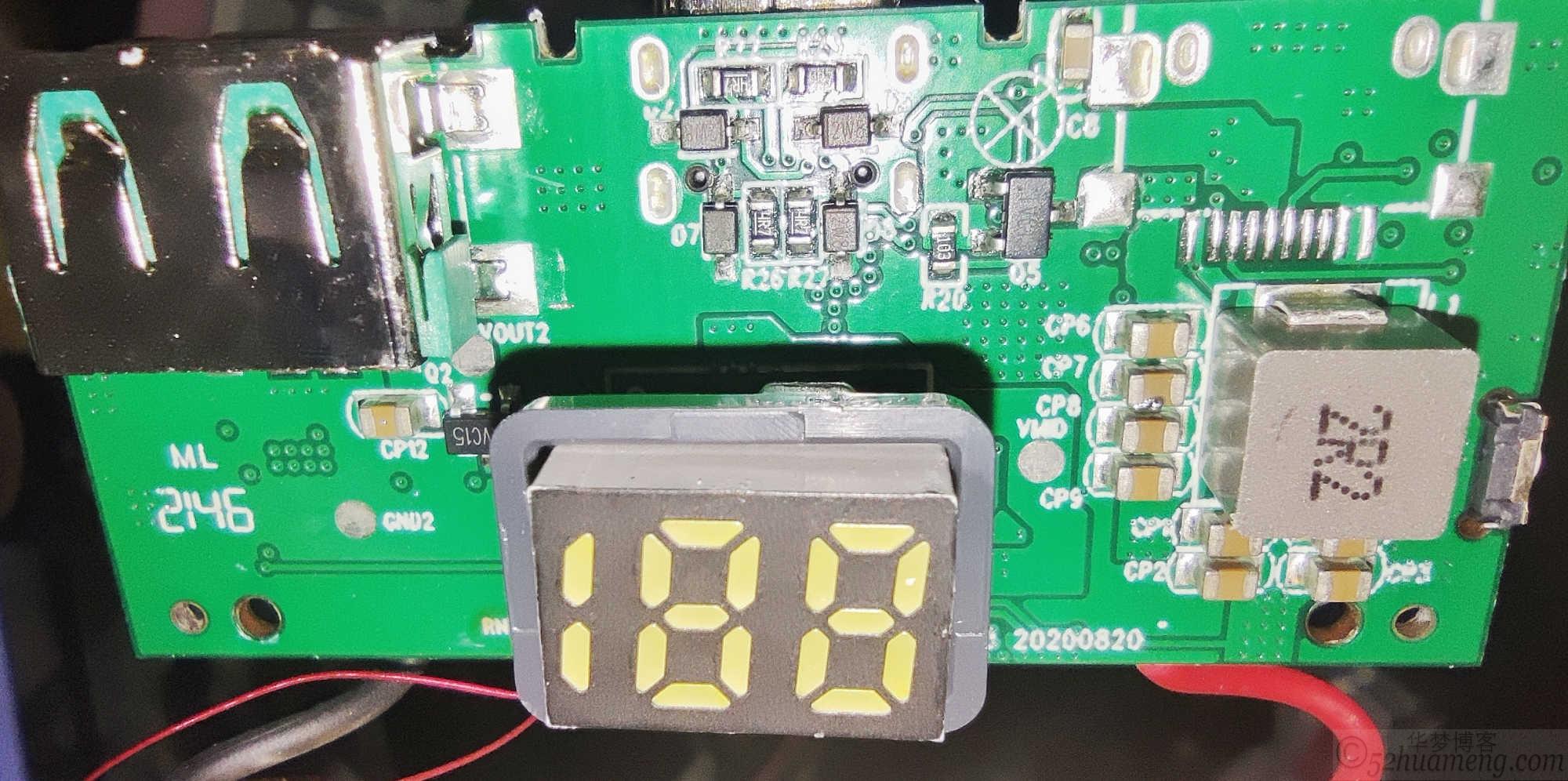

电路板正面,含有一颗2R2贴片电感,和一块用来显示电量的显示屏。

拆解完毕。

总结

作为一款来自台湾威刚,中国大陆代工,日本销售的移动电源产品,P20000QCD这款移动电源与我们在中国大陆常见的中低端20000mAh移动电源有很多相似之处。机身配有2个USB-A输出接口,以及1个USB-C双向快充接口,一个Micro-USB接口,但只有1个USB-A支持QC,1个USB-C支持QC、PD快充,最高功率为18W。其余接口均只支持5V 2A的规格。

通过拆解可以看到,这款移动电源虽然有着2980日元(约150元人民币)的昂贵价格,但内部做工和用料远不及100元左右的一众中国大陆产品。前几天拆过的小米充电宝2C更是压着它打。无奈日本早已不是当初那个科技强国,在这里买大众电子产品,相同价格你只能买到中国低端产线代工出来的产品,或者外贸货。稍微质量好一点的价格直接上天,且较为稀缺。
